中控F7門禁接線圖

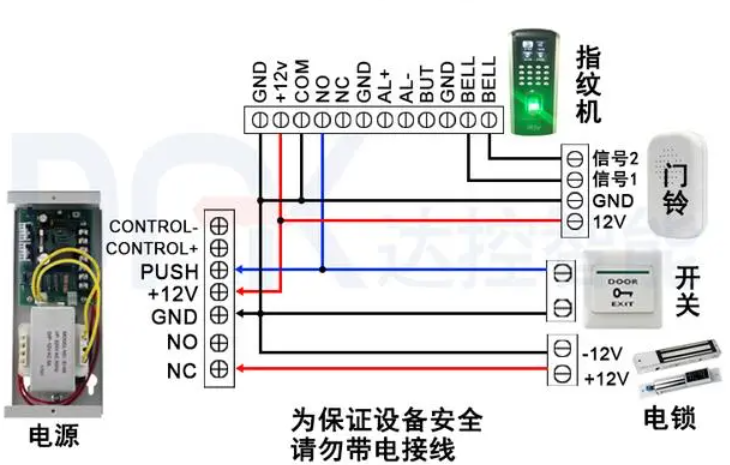

中控F7門禁接線示意圖；這里的是通電常閉；斷電常開；
出門開關，也可通過門禁主機輸出，連接在BUT和GND上輸出的是開門信號；
這個電源的輸入是正常的220V，輸出是12V，分為3A和5A二種電源；
下圖的出門開關，就是連接在BTU和GND線上；當然，也可以直接通過電源上的出門線連接；
