門禁控制器LED燈狀態說明：
LINK指示燈(綠色)—————–常亮表示TCP/IP連接正常；
ACT指示燈(黃色)——————燈閃表示TCP/IP正在收發數據
TX指示燈(黃色)——————-燈閃表示RS485正在發數據；
RX指示燈(綠色)——————-燈閃表示RS485正在收數據；
輔助輸出指示燈(綠色)————-常亮表示打開；
門鎖指示燈(綠色)——————常亮表示開鎖；
POWER指示燈(紅色)————–常亮表示通電狀態；
RUN指示燈(綠色)——————燈閃表示系統正常；
CARD指示燈(黃色)—————–燈閃表示刷卡

注意：是用ZKAccess3.5門禁管理系統，來對設備進行管理，可以用ID，IC卡開門，可以電磁鎖單獨供電，也可以使用設備供電；

如果是多電鎖，建議是鎖單獨供電；

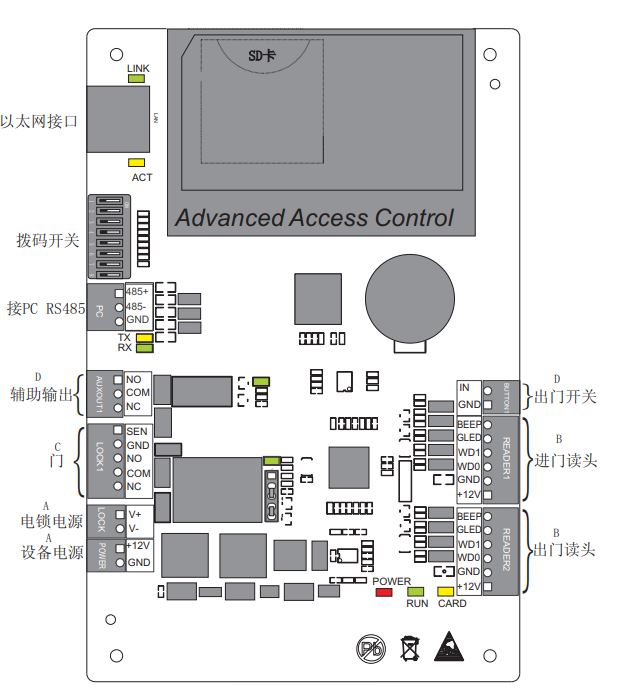

C3-100門禁控制器接線圖：

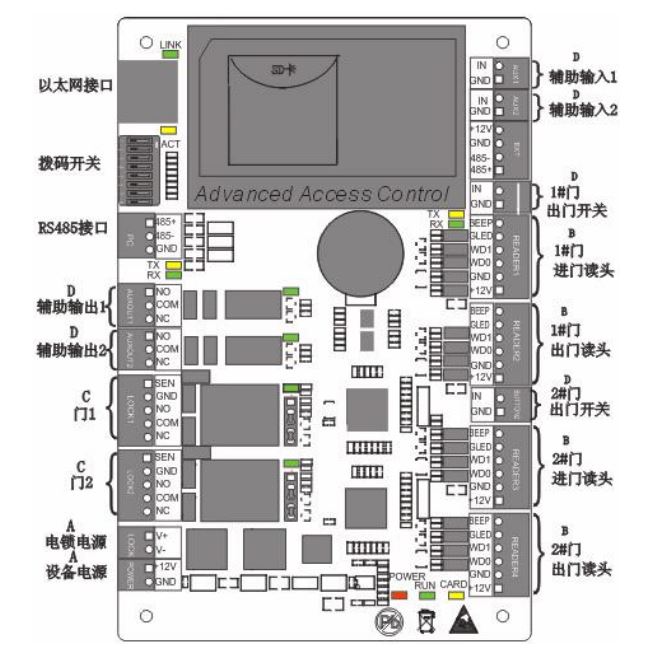

C3-200門禁控制器接線圖：

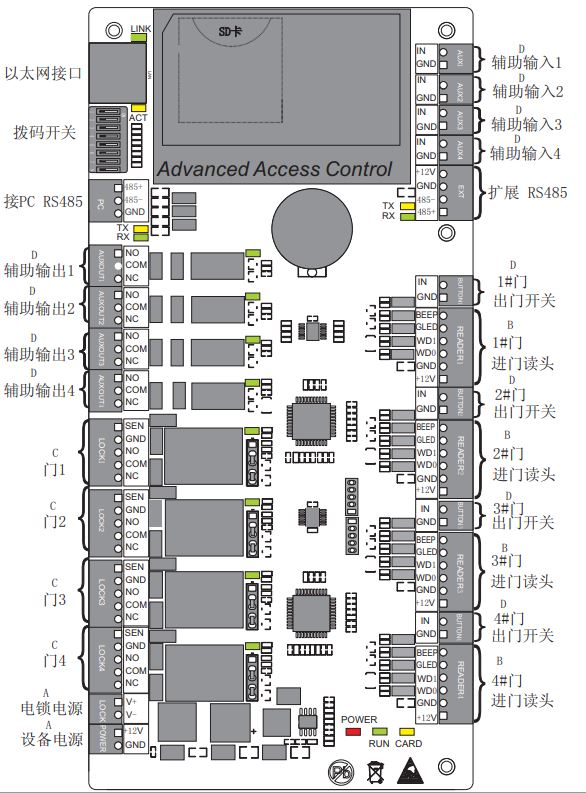

C3-400門禁控制器接線圖：

通過撥碼開關設置RS485地址：

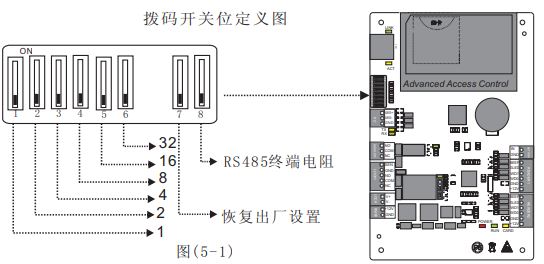

撥碼開關的第1至6位是RS485通訊的設備機號設置段,采用二進制方式編碼，低位在前,第1-6位所代表的地址如下圖。

在設置地址前,斷開供電電源,然后將撥碼開關1-6位撥至相應的位置，地址號碼不重復。
例如:1）設置機號為39=1+2+4+32，對應的RS485編碼為111001，將第1、2、3、6位推柄撥到ON位置即可。

連接門鎖
1、門禁控制器提供鎖控輸出，對通電時打開、斷電時關閉的鎖，應該使用 COM、NO 端子;
對通電時關閉 、斷電時打開的鎖，應該使用COM、NC端子。
2、 通過設置跳線可將每路鎖控輸出設置為”干模式”或”濕模式”。推薦電鎖使用Lock端給電鎖供電時，選擇濕模式（將2-3，4-5短接，設備出廠默認為“干模式”）

3、接鎖時，需并聯一個型號為 FR107 的二極管，請使用隨機配備的 FR107 二極管(切勿將其正負極接反)。
