C3--100 共有兩個繼電器 （一個默認控制門鎖， 一個作為輔助輸出） ；
C3--200 共有四個繼電器（兩個默認為控制門鎖，兩個作為輔助輸出） ；
C3--400 共有八個繼電器（四個默認為控制門鎖，四個作為輔助輸出） 。
輔助輸出的繼電器可用于連接監視器、門鈴等等。輔助輸出通過相應的門禁軟件來設置。 門鎖繼電器提供干濕模式兩種接法，輔助輸出繼電器則沒有，下面以門鎖的連接為例介紹繼電器輸出的連接。
1)門禁控制板提供多組電鎖輸出，對通電時打開,斷電時關閉的鎖,應該使用COM、NO端子。對通電時關閉、斷電時打開的鎖，應該使用COM、NC端子。
2)通過對門鎖繼電器旁邊的跳線端可選擇設備電源給鎖供電或鎖電源給鎖供電(即分別為干模式和濕模式)。

干模式

跳線方式：將1-2、3-4短接

繼電器輸出采用設備電源供電。

濕模式

跳線方式：將2-3、4-5短接

，繼電器輸出采用鎖電源供電。

備注：出廠默認設置為干模式跳線。

3)為了防止電鎖在開關瞬間產生自感電動勢對門禁系統的影響，在門禁系統現場應
用接線時，需要在電鎖上并聯一個二極管（請使用隨機配備的FR107），把電鎖開
關瞬間產生的自感電動勢釋放。

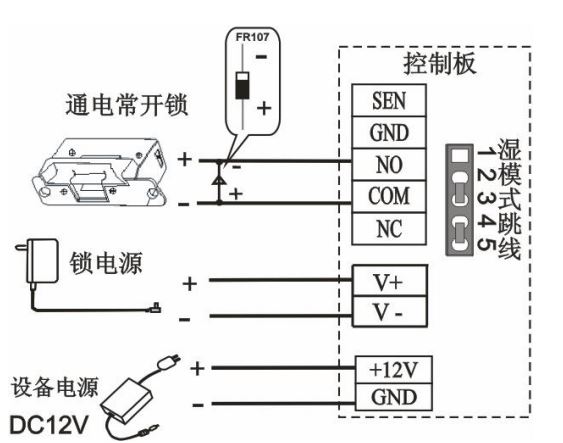

1、濕模式：獨立電源接常開鎖

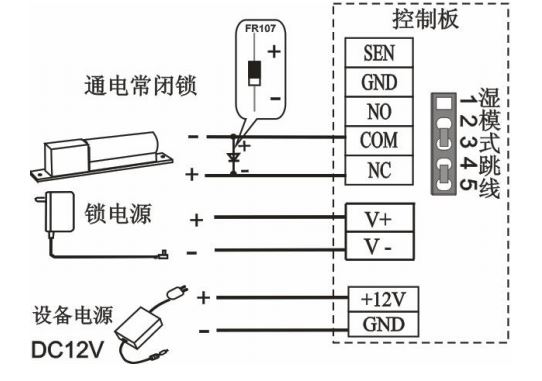

2、濕模式：獨立電源接常閉鎖

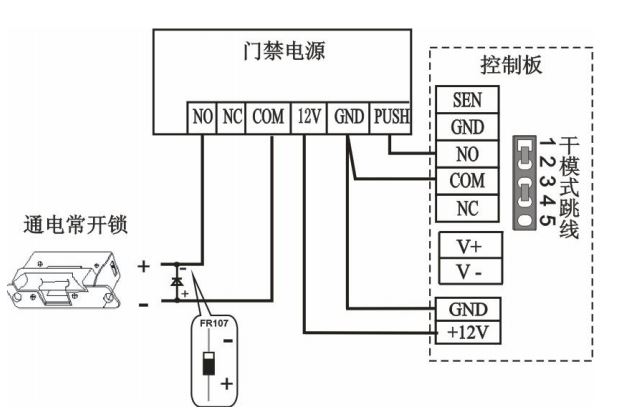

3、干模式：獨立電源接常開鎖

4、干模式：獨立電源接常閉鎖

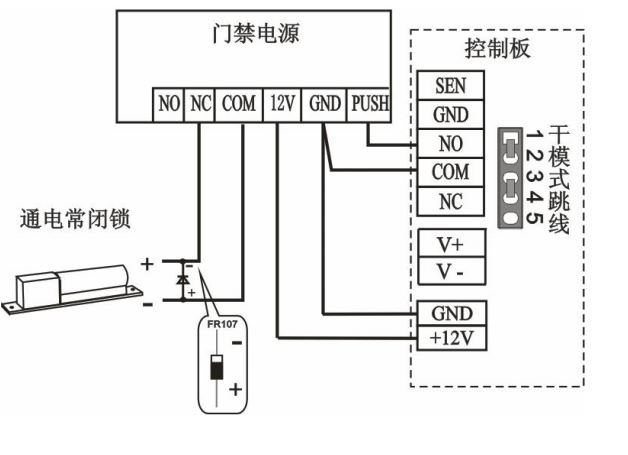

5、干模式：開關量輸出控常開鎖

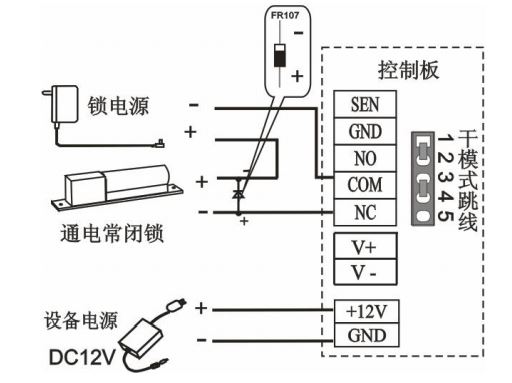

6、干模式：開關量輸出控常閉鎖
